VEVOR linijinių kreipiančiųjų rinkinys, SBR16 1500 mm

Prekės aprašymas

SBR linijinių kreipiančiųjų rinkinys: SBR16-1500 mm

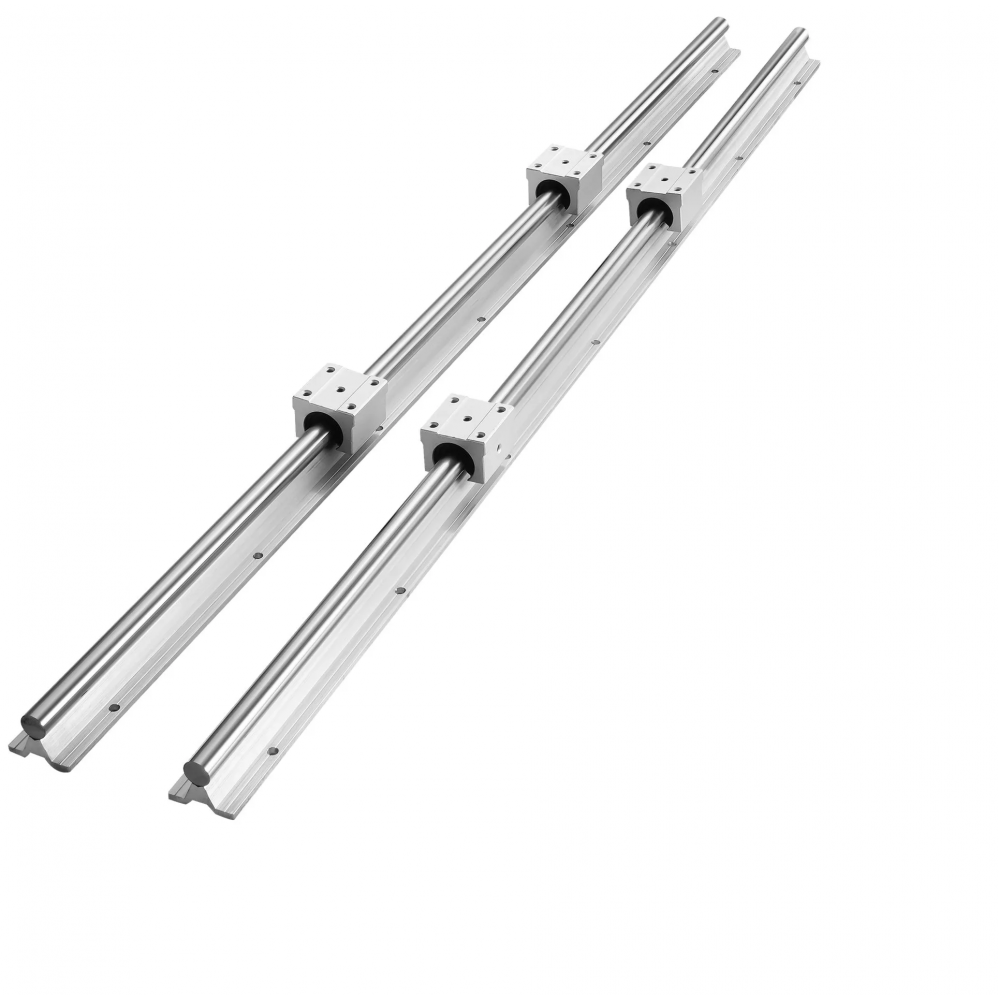

Linijinio judėjimo kreipiančiųjų rinkinį sudaro 2 vnt. 1500 mm (59 col.) ilgio SBR16 kreipiančiosios ir 4 vnt. SBR16UU slankiojantys blokai.
Dinaminė apkrova vienam blokui: 774 N.
Statinė apkrova vienam blokui: 1180 N.

Patvarumas ir ilgaamžiškumas:
Linijinė kreipiančioji pagaminta iš anglinio plieno ir aliuminio, paviršius chromuotas, todėl atsparus rūdims ir itin patvarus. Integruoti 4 aliumininiai slankiojantys blokai su rutuliniais guoliais užtikrina sklandų ir neužstrigantį slydimą.

Tylus slydimas:
Aliumininiai SBR slankiojantys blokai ir anglinio plieno velenas idealiai suderinti. Integruoti rutuliniai guoliai užtikrina mažą trintį, tolygų judėjimą be pasvirimų, todėl valdymas tampa lengvesnis ir reikalauja mažiau pastangų.

Didelis tikslumas:
Tikslūs apvalaus veleno matmenys ir tiesumas užtikrina aukštą judėjimo tikslumą, pakartojamumą ir stabilumą. Tvirtas aliuminio pagrindas ir slankiojantys blokai turi tiksliai išdėstytas montavimo skyles, todėl montavimas ir sujungimas yra patikimi ir paprasti.

Platus pritaikymas:
SBR linijinių kreipiančiųjų rinkinys yra universalus ir tinka įvairiai didelės apkrovos automatizavimo įrangai bei „pasidaryk pats“ (DIY) projektams, tokiems kaip frezavimo / tekinimo / maršrutizatoriaus vežimėliai, 3D spausdintuvai, lazeriniai graviruokliai, CNC staklės, treniruoklių platformos ir kt.

Produkto specifikacija

Modelio numeris: SBR16-C 1500L
Slankiojančio bloko modelis: SBR16UU
Kreipiančiosios ilgis: 59 col. / 1500 mm
Veleno skersmuo: Φ16 mm

Dinaminė apkrova (vienam blokui): 774 N
Statinė apkrova (vienam blokui): 1180 N

Medžiaga: aukštanglis plienas ir aliuminis

Tvirtinimo skylių atstumas A: 1,3 col. / 32 mm
Tvirtinimo skylių atstumas B: 1,2 col. / 30 mm

Slankiojančio bloko matmenys (I × P × A):
1,8 × 1,8 × 1,3 col. / 45 × 45 × 33 mm

Gaminio matmenys (I × P × A):
59 × 3,1 × 1,3 col. / 1500 × 80 × 32,2 mm

Pakuotės matmenys (I × P × A):
64,2 × 5,1 × 3,1 col. / 1630 × 130 × 80 mm

Grynasis svoris: 15,9 lb / 7,2 kg
